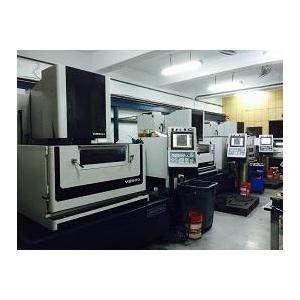

設備介紹 Presentation for equipment (線切割加工 Electrical Discharge Machining)

左圖為線切割廠環境之一角，分設三個廠區。因機台數夠，加上適當完整的流程生產管理，所以價格很有競爭力，能以最低的成本為客戶提供服務。大多線切割廠無設置較精密的測量儀器，生瑋企業內的精密測量設備，搭配完整的品管系統，能確保工件精度可以達到客戶需求。

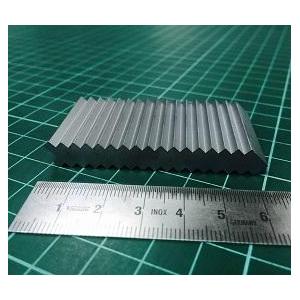

特殊齒形加工 (線切割加工 Electrical Discharge Machining)

此零件完全由CNC線切割加工完成。齒形有功能性(形狀特殊有要求)，所以必需使用輪廓機測量比對。每個齒高，誤差要求在0.005以内，所以在加工管制上有一定的難度

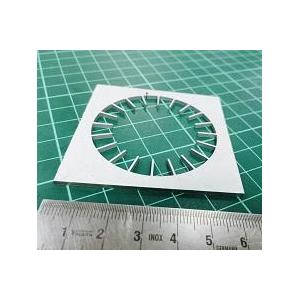

齒形加工案例 (線切割加工 Electrical Discharge Machining)

此零件完全由線切割加工完成。此零件為薄板(0.3mm)，因此在夾具的選擇上與夾具夾持的方式特別重要，以上兩項條件將㑹直接影響加工後工件的平面度。因齒形具有功能性，所以齒的形狀和齒的Pitch為加工重點所在。

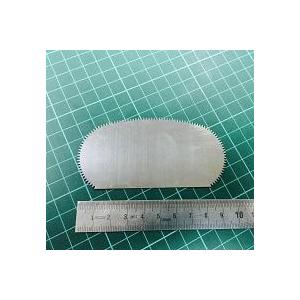

農業用機械零件 (線切割加工 Electrical Discharge Machining)

此工件使用0.2線徑的銅線加工完成。此工件的重點是內圓所突出的尖端，在加工完成後，不能變形且垂直度要求0.01mm以下。內圓尖端寛度要求0.01mm以下。

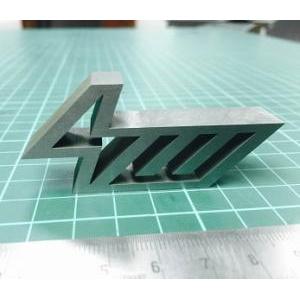

生瑋企業符號 ShengWei Logo (線切割加工 Electrical Discharge Machining)

此零件以線切割加工完成經由不同的加工技術，公司LOGO也可經由設計用線切割加工完美呈現線切割加工可支援銑床無法加工的角度或角落，所以選對機械加工，互相利用特性做搭配，即可以最低成本獲得最大功效

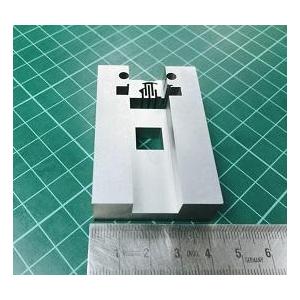

治具 Fixture (線切割加工 Electrical Discharge Machining)

如左圖：四方孔因要求各要R角0.5mm以下，所以選擇0.25mm線徑之銅線進行加工表面粗度要求Ra0.4以下，因此在工法的選擇上，進行粗割加工一次，精割加工三次完成異形的部分需注意切割速度，避免造成工件變形

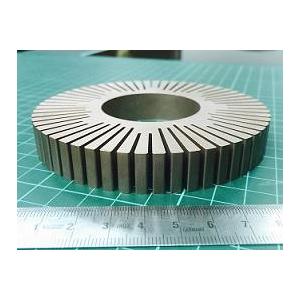

電極零件 Electrode parts (線切割加工 Electrical Discharge Machining)

此零件選擇線切割加工，主因為工件溝槽寛只有1.8mm但厚度高達20mm，且溝槽底部R角要求R0.25，一般銑床無法加工。在銅線的線徑選擇，使用0.15mm進行加工因材料較軟，在整個加工過程中，需要粗、精加工互相配合，維持工件原狀不致變形

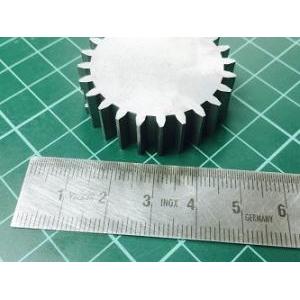

齒輪零件加工‏ Gear (線切割加工 Electrical Discharge Machining)

此工件用CNC線切割機加工完成。此工件為樣品開發，因此選用線切割加工。以線切割加工齒形，漸開線也能符合圖面要求，所以在樣品開發上，CNC線切割加工是極佳的選擇。
